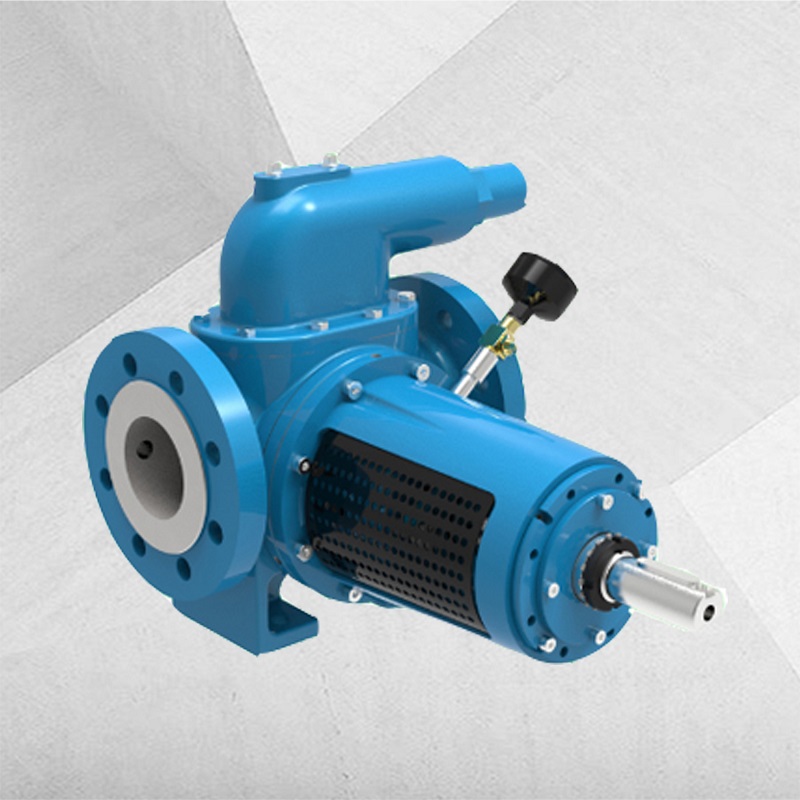

超節能內嚙合齒輪泵
噪音降低10dB 效率提高10% 振動降低0.8mm/s 壓力平衡設計
產品概述

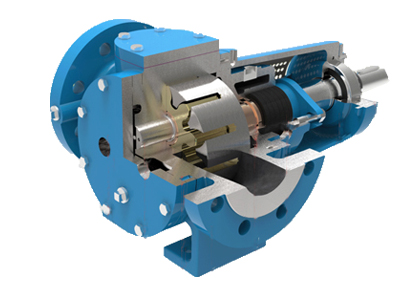

1、有別于國內外現有內嚙合齒輪泵的設計方法，齒輪采用大嚙合重合度（加大20~30%）設計方法，在相同的時間內有更多的齒輪參與工作， 使泵做到了低噪聲，高負載。
2、多種復合材料軸承或復合材料內轉子，多重防磨損保護墊，滿足各種工況要求。

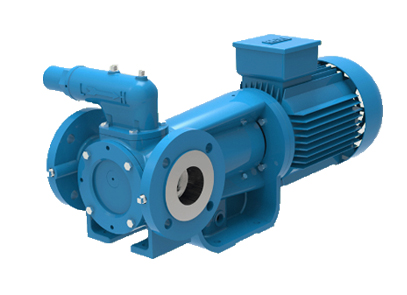

通用型泵
用于干凈的無顆粒的介質的鑄鐵泵，簡單且緊湊的結構使用戶投入的成本更低，常用于QEM用戶的變更方案。

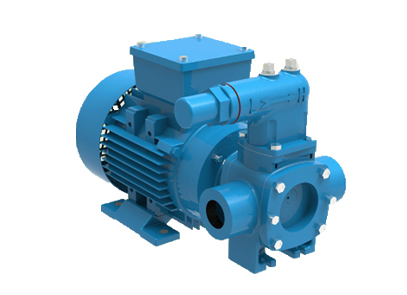

緊湊型泵
用于干凈的無顆粒的介質的鑄鐵泵，簡單且緊湊的結構使用戶投入的成本更低，常用于QEM用戶的變更方案。更緊湊的結構方便狹小空間的布置。

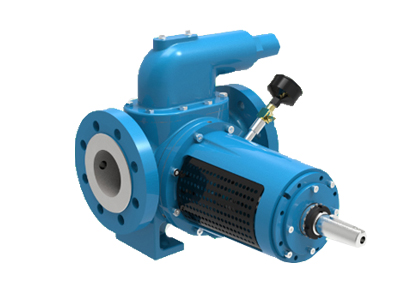

重載多功能型泵
重載泵專為苛刻的應用而設計，包括高粘度介質。可高速運行，直接驅動減少了減速器的使用，可滿足更高壓力要求的場合。可以選擇不銹鋼材質處理腐蝕性介質，用于化工食品等行業。
服務市場和領域
化學品
個人護理產品、酒精生產、炸藥、無機化學劑、合成染料及顏料、塑料盒橡膠制品、藥品和制藥、石化、油漆及應用產品、聚氨酯泡沫產品、肥皂盒清洗化合物
短程蒸餾
維生素E、單甘酯、香精香料、植物提取、植物油精制、醫藥中間體、硅油、二聚酸提純、有機溶劑、微晶蠟、蟲蠟、高碳醇、聚氨酯預聚物、羊毛脂、增塑劑、廢油精制
煉油和煤炭
石油天然氣開采、煉油、精煉燃料、液化石油氣和天然氣輸送、潤滑油和油脂生產、瀝青攤鋪混合物、潤滑油和處理、煤焦油瀝青
機械設備
半導體機械、農業機械、包裝機械、印刷機械、醫療機械、建筑機械、搬運設備、機床
食品加工
巧克力和糖果、乳制品、飲料、食用油、糖、動物食品
交通運輸
鐵路、管道、汽車、航空、海運、卡車、樞紐
典型應用：
通用型泵：清潔的油、乙二醇、植物油、溶劑、潤滑油
緊湊型泵：清潔的油、乙二醇、植物油、溶劑、潤滑油
重載多功能型泵： 石油、瀝青、糖漿、巧克力、聚苯乙烯、脂肪酸、脂肪、碳?xì)浠衔?
泵的型號和參數
|
泵送原理 |
內嚙合齒輪泵 |
||
|
類別 |
通用 |
重載 |
|
|
系列 |
IGPG |
IGPF |
IGPH |
|
最大流m3/h |
50 |
45 |
250 |
|
最大壓力，bar |
18 |
16 |
20 |
|
最大粘度，cSt |
7500 |
7500 |
250000 |
|
最高溫度，℃ |
150 |
150 |
250 |
|
最大口徑 |
DN100 |
DN80 |
DN200 |
|
殼體材料 |
球鐵 |
球鐵 |
球鐵/碳鋼/不銹鋼 |
|
密封形式 |
機械密封 |
機械密封 |
填料或機械密封 |
|
夾套 |
\ |
\ |
可 |
|
進出口180°/90° |
可 |
可 |
可 |
|
法蘭/螺紋連接 |
可 |
可 |
可 |
注：以上數據為進出口為0bar時測定！泵的選型和實際應用轉速、適用輸出流量受物料特性的限制會有很大不同，詳細詢問我公司選型工程師！
