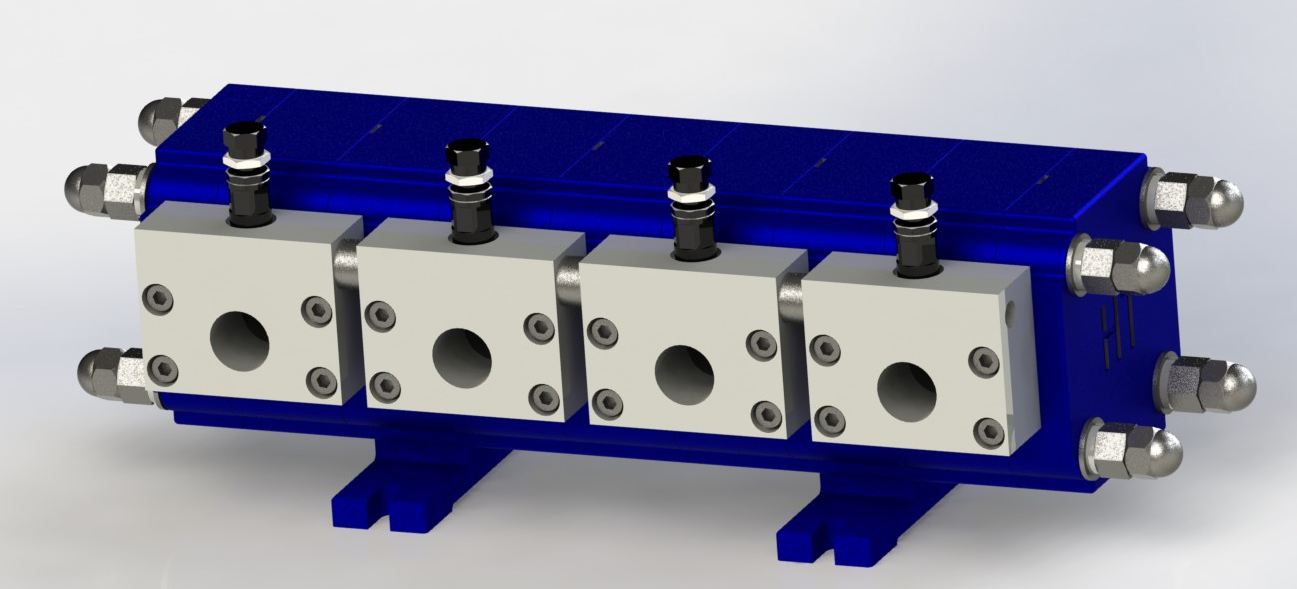

JHT-D系列鑄鐵殼體齒輪同步分流馬達
型號及基本參數
|
型號 |
單流排量 （ml/r） |
單流流量 （L/min） |
最大單流流量 （L/min） |
工作壓力 （bar） |
峰值壓力 （bar） |
|
JHT-D100 |
100 |
70~150 |
200 |
260 |
280 |
|
JHT-D130 |
130 |
90~190 |
260 |
260 |
280 |
|
JHT-D170 |
170 |
120~260 |
340 |
260 |
280 |
|
JHT-D200 |
200 |
140~300 |
400 |
260 |
280 |

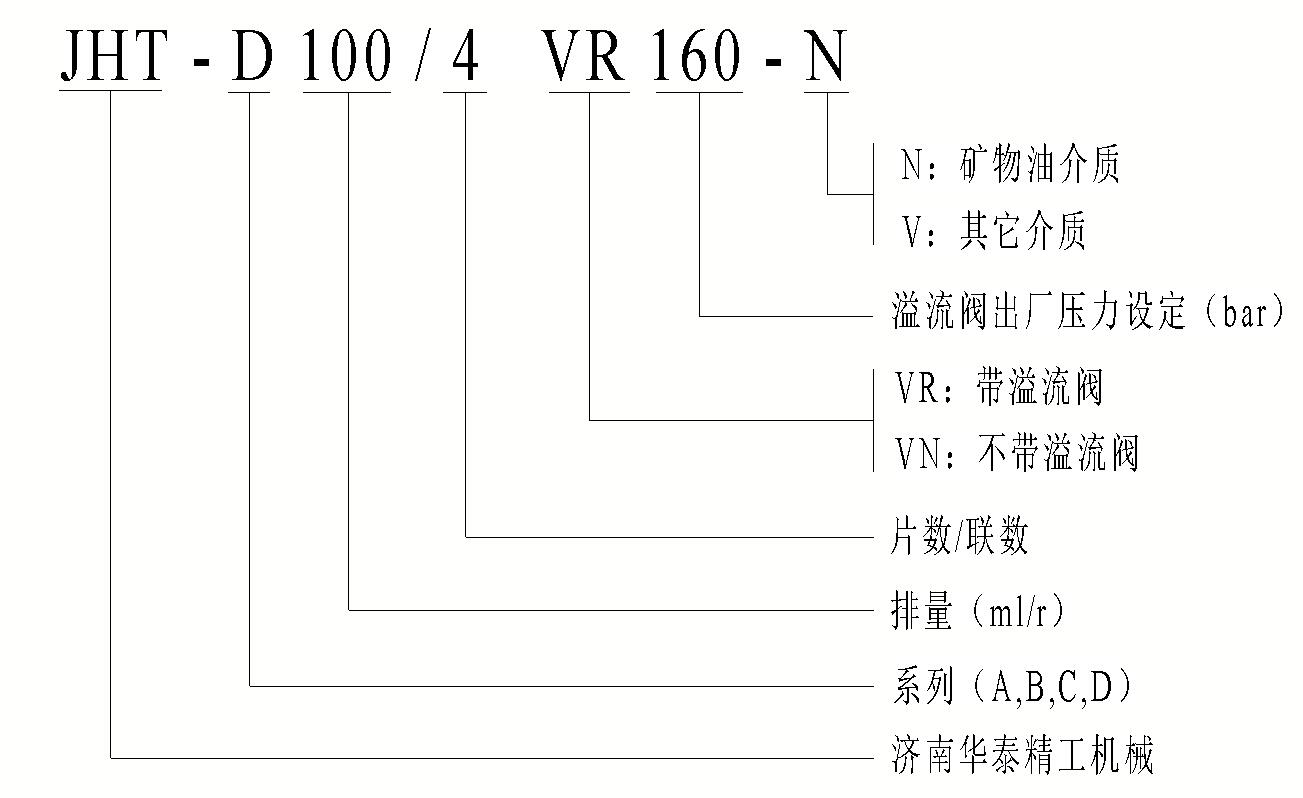

選型說明

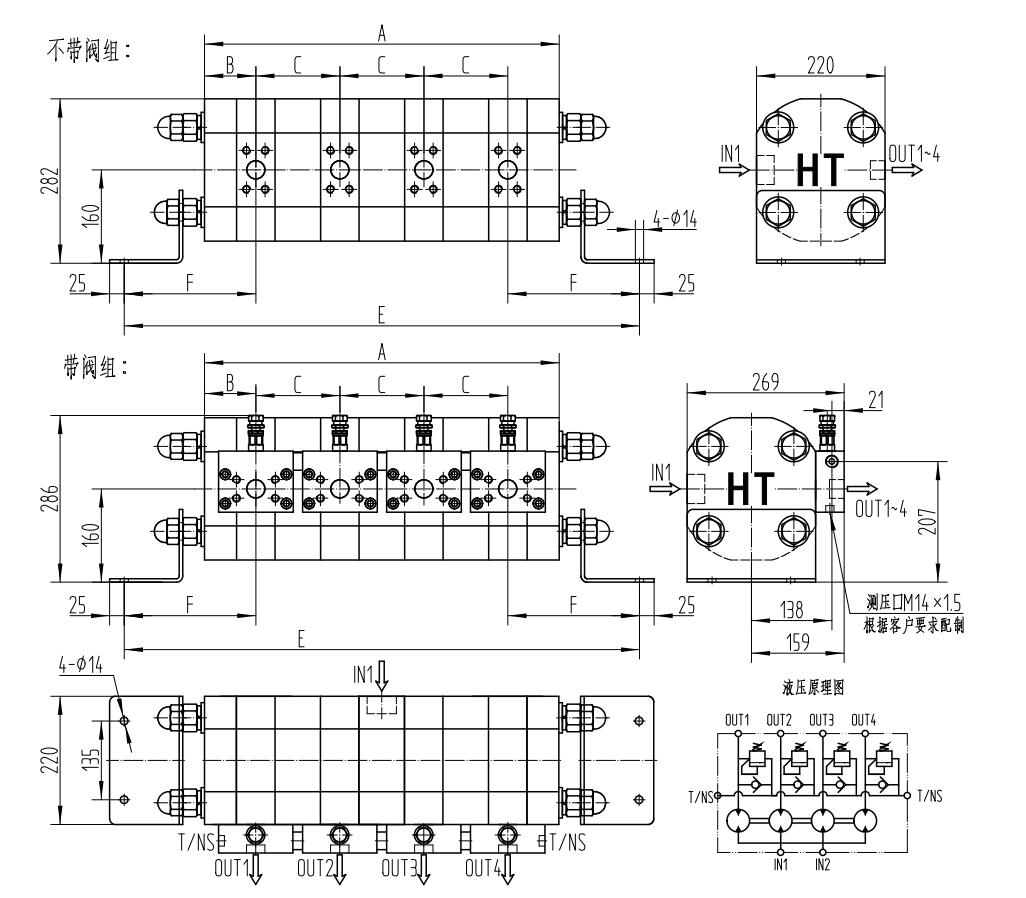

外形尺寸圖（以4流為例）
尺寸參數表
|
型號 |
進油口 IN1~2 |
出油口 OUT1~4 |
卸油口 T/NS |
A |
B |
C |
E |
F |
|
JHT-D100 |
FS50 |
FS32 |
M18×1.5 |
608 |
88 |
144 |
875 |
221.5 |
|
JHT-D130 |
FS50 |
FS40 |
M18×1.5 |
660 |
94.5 |
157 |
927 |
228 |
|
JHT-D170 |
FS50 |
FS40 |
M18×1.5 |
720 |
102 |
172 |
987 |
235.5 |
|
JHT-D200 |
FS50 |
FS40 |
M18×1.5 |
780 |
109.5 |
187 |
1047 |
243 |
說明：法蘭采用SAE-6000標準
